鎂磚的用途和相關(guān)性能

2021-07-22

次

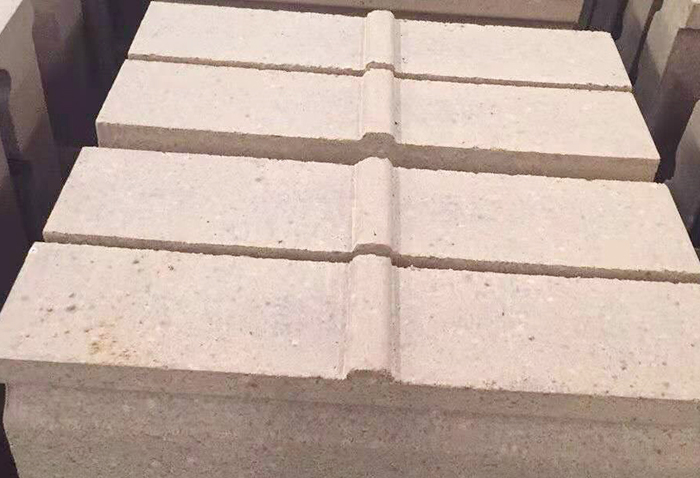

化學成分與礦物組成:鎂磚

鎂磚的化學成分因所用鎂砂原料的不同而異。鎂磚礦物組成中，主晶體是方鎂石，占鎂磚質(zhì)量的80%~90%?；|(zhì)化合物為鐵酸鎂（MF）、鎂鋁尖晶石（MA）、鎂橄欖石（M2S）、鈣鎂橄欖石等。由主晶體和基質(zhì)組成的共熔化合物有：M-MF、M-MA、M-M2S、MF-M2S、MF-CMS、MA-M2S、MA-CMS、CMS-M2S等。

由于鎂磚主晶體是強堿性方鎂石，密度大（3.5g/cm3左右），水分少，成型壓力高，顯氣孔率低（19%左右）、體積密度大（達2.8 g/cm3左右）。所以，多礦物組成、強堿性、高致密度是鎂磚的顯著特點。

鎂磚（95%）是以95鎂砂為原料，經(jīng)粉碎，壓實，整塊，成型后，在1550-1600℃的高溫下燒制，高純度產(chǎn)品可以在超過1750℃的溫度下燃燒，化學粘結(jié)的菱鎂礦磚是通過混合，模制和干燥而成的，具有一定的化學粘結(jié)性。

當然，?耐火材料成型方法的選擇還受到生產(chǎn)廠設(shè)備條件的限制，所以有些產(chǎn)品不能采用成型方法。在這種情況下，企業(yè)應(yīng)在滿足產(chǎn)品技術(shù)要求的前提下，選擇其他更合適的成型方法。
