鎂磚價(jià)格分類中，什么是透氣鎂磚?

對(duì)于鎂磚來(lái)說(shuō)，有的使用條件是利用制品的高氣孔率和較高的透氣性能。目前，鋼廠廣泛應(yīng)用的鋼包底吹氬透氣剛玉磚，用氣體吹煉金屬，即用氣體吹煉液體用的剛玉磚。采用顆粒大小相同，利用填充料及結(jié)合劑在燒結(jié)過(guò)程中把顆粒緊緊地粘結(jié)起來(lái)，使制品成為堅(jiān)固的塊體，而同尺寸的顆粒料決定了氣孔的形狀和大小。如果必須增大制品的透氣度時(shí)，鎂磚批發(fā)還要補(bǔ)充添加燒燼添加物其顆粒大小應(yīng)該與填充料大小相同，而形狀與其同象。

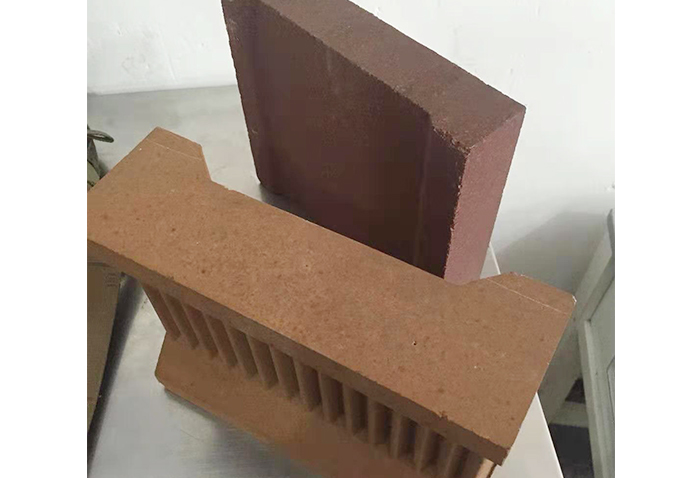

鎂磚價(jià)格

用來(lái)吹煉金屬的多孔透氣鎂磚，用剛玉質(zhì)的鎂質(zhì)的具有某些優(yōu)點(diǎn)。工業(yè)應(yīng)用的透氣剛玉磚可用63號(hào)電熔剛玉80％做顆粒料，工業(yè)氧化鋁(65%)和耐火粘土(35％)的混合料做結(jié)合劑，為20％，結(jié)合劑要在筒磨機(jī)里共同細(xì)磨，大于60μm的含量不能超過(guò)1％~1.5％。泥料在濕碾機(jī)上進(jìn)行混練，要求混練10min，泥料水分4.3％~5％，然后在篩孔尺寸5mm的篩子上過(guò)篩。磚坯在壓力35MPa的液壓機(jī)上成型，磚坯密度達(dá)2.60g／cm3。制品在隧道窯或倒焰窯中燒成，燒成溫度1570℃，保溫22±2h，總燒成時(shí)間不能少于150h。

透氣剛玉磚的制造方法有多種， 20％結(jié)合劑是用剛玉廢品(60％)與粘土(40%)共同磨細(xì)制取的，泥料水分為4％~5％，壓制出來(lái)的磚坯密度為2.60 g／cm3：，在隧道窯中經(jīng)過(guò)86h燒成，燒成溫度1560℃，保溫(5±1)h。

還有的用鎂磚做骨料，純鋁酸鈣水泥和SiO2超細(xì)粉做結(jié)合劑，磷酸鹽做分散劑，采用超低水泥澆注料工藝。
